Panoramica FLY600
FLY600 è una troncatrice doppia testa industriale con due lame Ø600 mm, progettata per il taglio di profili ed estrusi in alluminio, PVC e leghe leggere.
La macchina utilizza una testa sinistra fissa e una testa destra a posizionamento motorizzato mediante motore brushless. La lunghezza di taglio e, a seconda della versione, gli angoli di lavoro vengono gestiti attraverso il controllo touchscreen.
FLY600 è disponibile nelle configurazioni S, DRV e GE, per adattarsi a differenti esigenze di automazione e gestione degli angoli di taglio.
Caratteristiche principali
- Tipologia: troncatrice doppia testa
- Lame: 2 × Ø600 mm
- Materiali: alluminio, PVC e leghe leggere
- Testa sinistra: fissa
- Testa destra: mobile con posizionamento brushless
- Controllo: touchscreen industriale
- Versioni: S, DRV e GE
- Lunghezze disponibili: 4.000 e 5.000 mm – 6.000 e 7.000 mm su richiesta
- Liste di taglio: importabili
Versioni disponibili
FLY600 S
Versione con posizionamento motorizzato della lunghezza e gestione degli angoli prevalentemente pneumatica o meccanica.
FLY600 DRV
Versione progettata per offrire maggiore flessibilità nella gestione degli angoli e per l’esecuzione di tagli Reverse.
FLY600 GE
Versione con un livello di automazione superiore. Lunghezza e angoli vengono impostati tramite controllo touchscreen e gli angoli intermedi sono gestiti elettronicamente.
Confronto FLY600 S, DRV e GE
| Funzione | FLY600 S | FLY600 DRV | FLY600 GE |
|---|---|---|---|
| Posizionamento automatico lunghezza | Sì | Sì | Sì |
| Testa mobile brushless | Sì | Sì | Sì |
| Angoli pneumatici | Sì | Sì | — |
| Angoli intermedi elettronici | — | — | Sì |
| Taglio Reverse fino a 135° | — | Sì | Sì |
| Touchscreen | Sì | Sì | Sì |
| Importazione liste di taglio | Sì | Sì | Sì |
Dati tecnici
| Tipo macchina | Troncatrice doppia testa frontale |
|---|---|
| Numero lame | 2 |
| Diametro lame | Ø600 mm |
| Potenza motore lama | 4 kW |
| Materiali lavorabili | Alluminio, PVC, leghe leggere |
| Testa sinistra | Fissa |
| Testa destra | Mobile |
| Posizionamento testa mobile | Motore brushless |
| Controllo | Touchscreen industriale |
| Importazione liste di taglio | Sì |
| Versioni | S / DRV / GE |
| Lunghezze disponibili | 4.000 / 5.000 mm – 6.000 / 7.000 mm su richiesta |
| Ingombro versione 4 m | 5.640 × 2.050 × 1.930 mm |
| Peso versione 4 m | 1.920 kg |
| Ingombro versione 5 m | 6.640 × 2.050 × 1.930 mm |
| Peso versione 5 m | 2.040 kg |
Capacità di taglio

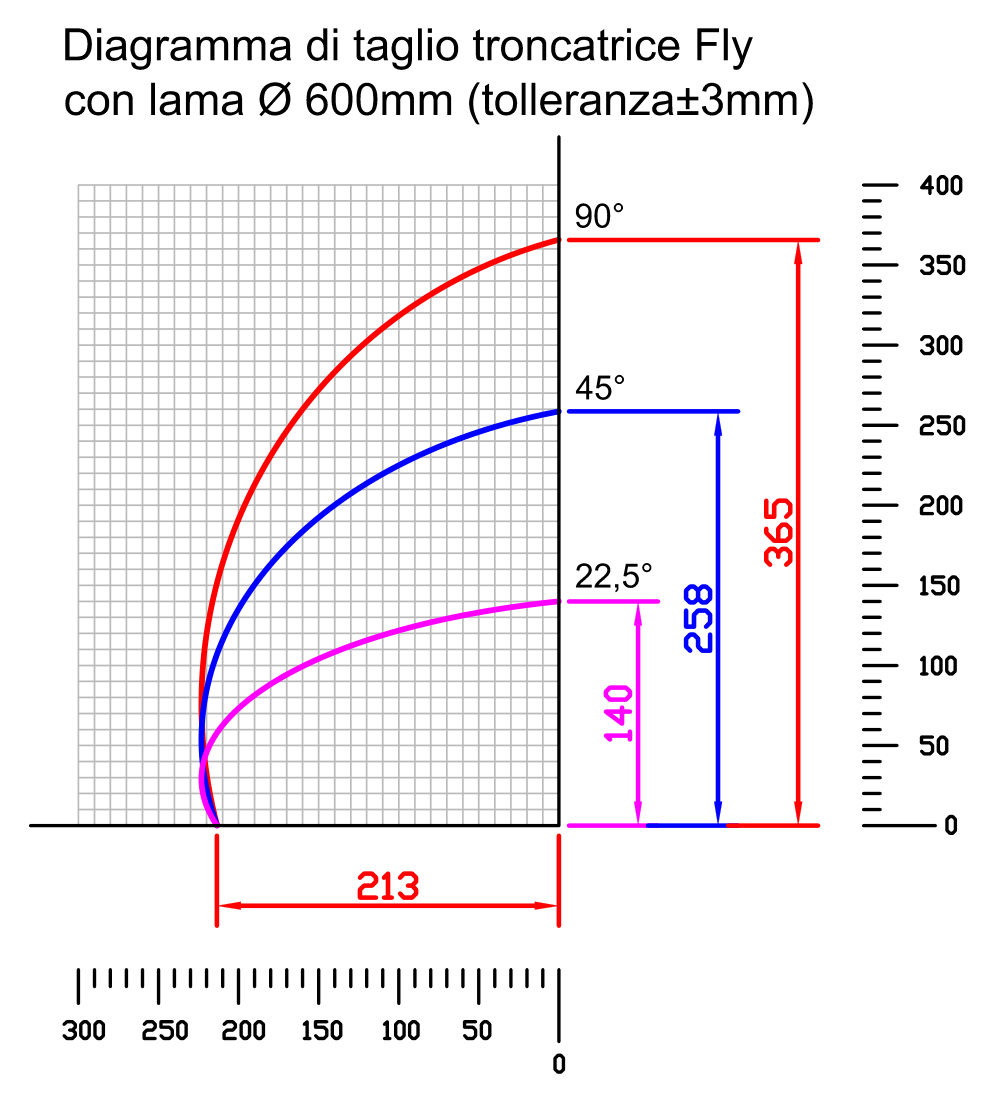

La capacità di taglio della FLY600 dipende dalla combinazione tra larghezza e altezza del profilo e dall’angolo di lavoro. Il diagramma di taglio è riferito a lama Ø600 mm con tolleranza ±3 mm.
| Angolo di taglio | Altezza massima indicata |
|---|---|
| 90° | 365 mm |
| 45° / 135° | 258 mm |
| 22,5° | 140 mm |
Il diagramma completo mostra la relazione tra altezza e larghezza del profilo lavorabile. La larghezza di riferimento indicata è 213 mm.
Equipaggiamento standard
- 2 morse orizzontali e 1 verticale per ogni testa
- Dispositivo di bassa pressione
- 2 lame in metallo duro Ø600 mm
- Zona di taglio completamente protetta
- Nebulizzazione Venturi
- Rulliera laterale
- Pistola aria compressa
- Importazione liste di taglio
- Touchscreen industriale
Quale FLY600 scegliere?
FLY600 S
Indicata quando l’esigenza principale è automatizzare il posizionamento della lunghezza mantenendo una configurazione semplice per la gestione degli angoli.
FLY600 DRV
Indicata quando sono richiesti tagli Reverse e una maggiore flessibilità nella gestione degli angoli di taglio.
FLY600 GE
Indicata quando si desidera automatizzare sia il posizionamento della lunghezza sia quello degli angoli e utilizzare frequentemente angoli intermedi.
Applicazioni
- Serramenti in alluminio
- Porte e finestre
- Facciate continue
- Profili industriali
- Profili in PVC
- Profili in leghe leggere
- Lavorazioni conto terzi
Domande frequenti sulla FLY600
Quali materiali può tagliare la FLY600?
La FLY600 è progettata per il taglio di profili in alluminio, PVC e leghe leggere.
Qual è il diametro delle lame?
La macchina utilizza due lame Ø600 mm.
Qual è la differenza tra FLY600 S, DRV e GE?
Le tre configurazioni si differenziano principalmente per il livello di automazione e per il sistema di gestione degli angoli di taglio.
La FLY600 può importare liste di taglio?
Sì. La macchina supporta l’importazione delle liste di taglio.
Quali lunghezze sono disponibili?
La FLY600 è disponibile nelle configurazioni da 4.000 e 5.000 mm. Le lunghezze da 6.000 e 7.000 mm sono disponibili su richiesta.
La macchina può misurare automaticamente l’altezza del profilo?
Sì. È disponibile come optional un calibro elettronico per la misura dell’altezza del profilo.
È possibile stampare etichette?
Sì. È disponibile una stampante etichette opzionale.
È disponibile un supporto intermedio?
Sì. È disponibile come optional un supporto intermedio pneumatico.
Verifica la FLY600 sui tuoi profili
Inviaci il disegno o la sezione dei profili che devi tagliare. Il nostro ufficio tecnico può verificare la capacità di taglio e aiutarti a individuare la configurazione FLY600 più adatta alla tua applicazione.
